一、应用范围：
适用于各种汽车软管、胶管、空调管、汽车总成等产品的耐压、爆破性能的测试。用于各种型号的管件的爆裂压力测定和耐压时间测定。其广泛应用于质量检测单位、各种车零部件制造单位、产品质量检测站、科研院校等各种软管的生产、开发研究等领域。压力试验系统，由加压系统和控制、显示系统组成。加压系统主要由jinnianhui金年会液体增压泵等组成，主要完成系统的加压和保压工作，可确保长时间试验的加压及保压。控制、显示系统主要完成控制驱动气体的压力，控制卸压，及时显示压力，控制加压等工作。 本试验机采用PLC控制方式，触摸屏操作及显示，具有自动加压，自动峰值保持，测试件爆破后自动停机，自动保护等功能。
二、试验标准 :
胶管爆破试验台是按照“EN ISO1402-1996/NF T47202-1996 橡胶和塑料软管组件静液压试验”标准、GB/T5563液压软管总成试验标准制作。软管的安装和测试的方法符合“EN ISO1402-1996/NF T47202-1996橡胶和塑料软管组件静液压试验”标准所规定的内容、设备的性能参数和试验方法符合GB7939、GB/T5563液压软管总成试验标准中的规定。适合GB383钢丝编织软管或GB/T10544各种规格的爆破试验、各种规格的爆破试验、泄漏试验、耐压试验等要求。 GBT16897-2010

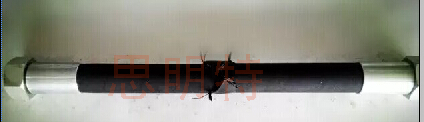

胶管爆破 ：
典型的试验程序有：
恒速升压直至爆破；

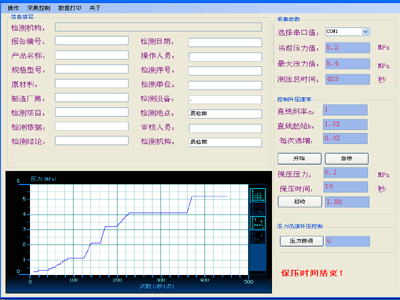

恒速升压—保压—恒速升压直至爆破；
恒速升压—保压—泄压
恒速升压—保压—恒速升压—保压—恒速升压直至爆破；

1、配备jinnianhui金年会气体驱动气体自动增压泵，可轻松实现输出压力 可调、可控。
2、技术先进，结构设计合理。具有体积小、重量轻、外型美观大方的特点。
3、所有承压零件都采用国际知名品牌的标准零件，无任何焊接连接，方便拆卸，安全系数高，寿命长、便于维护。
1、驱动气压范围：0.1-0.69 Mpa；且输出压力和驱动气压成正比。
2、耗气量：1Nm3/min
3、压力测试范围：0—300Mpa，根据客户实际需求，选择相对应的压力。
五、型号选择
产品名称 |
液压软管爆破试验台 |
产品型号 |
SUP_RGXT_7,SUP_RGXT_21,SUP_RGXT_40,SUP_RGXT_58,SUP_RGXT_70
SUP_RGXT_120,SUP_RGXT_160,SUP_RGXT_220,SUP_RGXT_300 |
基本原理 |
根据管材的不同压力，高压泵产生高压液体，经过压力控制系统，由高压软管输送给试样中，进行管材的长时间静液压试验和爆破。 |
性能参数 |
试验压力 |
0~300MPa（压力可选） |
控压精度 |
试验压力值上限的+2％，下限的-1％ |
压力值分辨率 |
0.1MPa |
压力传感器 |
试验压力采样频率0.5秒 |
试验介质 |
水或液压油 |
压力控制方式 |
气压驱动或液压驱动 |
操作方式 |
手动控制 ，电脑控制 |
试样数量 |
1路控制试验压力和试验时间 （路数可选） |
控温精度 |
平均差±1℃，偏差±2℃ |
试样安装方式 |
手动或自动夹紧 |
结构组成 |
动力系统，循环系统，压力控制系统，工件安装装置，手动控制 ，电脑控制 |
适用范围 |
液压软管及软管组合件 |
