一、产品应用

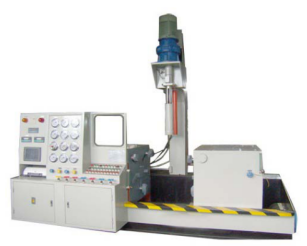

蝶阀开关次数型式检测装置用于蝶阀开关次数校验。
适应于DN40-350（真空阀DN40-200）的蝶阀开关；
适应DN25-150球阀的开关；
开关扭力为0~500N可调节、扭力实时显示。
开关次数0~9999次可设定，实时计数显示。
二、工作模式介绍
蝶阀开关次数型式检验装置所有参数设置在触摸屏上操作，手动装好待检测阀门到气动虎钳，夹紧后，按下启动按钮，整个检测过程全自动，并记录下检测数据。气动虎钳要设置合理，保证虎钳位置能够在一定范围内移动，确保适应何种型号尺寸的阀门的装夹定位。
三、蝶阀开关次数型式检验装置零部件结构介绍
序号 |
项目 |
品牌或规格 |
备注 |
1 |
设备框架 |
选用国产60*60mm工业铝型材 |
|
2 |
PLC触摸屏伺服 |
三菱 |
触摸屏10寸彩色 |
3 |
低压电器元件 |
施耐德 |
包括接触器、空开、断路器、按钮、指示灯等 |
4 |
接近开关等传感器 |
欧姆龙 |
|
5 |
接线端子 |
|
弹片压紧式 |
6 |
气动元件 |
SMC |
|
7 |
工装板，支架板 |
Q235 |
表面镀镍处理 |
8 |
电线电缆 |
国内知名品牌 |
|
|
