一、产品介绍
安全阀在线校验台主要由机械夹具、液压动力单元和数据采集处理单元等三部分组成
1．机械夹具主要是针对安全阀的夹持和定位，为液压系统提供一个外力执行器，机械夹具采用组合式结构，拆装方便，安全可靠。
2．液压动力单元：提供可调节的液压输出和流量，最大输出10MPa，最大提升力为50KN，用以控制外加的提升力和提升速度（手动泵）
3．数据处理单元：它是测试系统的核心，直接决定系统的可靠性和准确性。拉力传感器采用轮辐式结构，灵敏度极高，精度可达到0.05% ，
测试系统采用了jinnianhui金年会（济南）数据采集系统 ，轻松完成力和压力的线性采集和试验数据压力曲线的储存和输出等功能，
二、技术特点
1、设备设计原理先进，采用jinnianhui金年会数据采集系统 ，可储存和长期保留安全阀测量数据，供查询和生成硬拷贝存档，并能配合电脑数据库存储，直接生成校验报告。
2、适用于各种规格结构尺寸的弹簧式安全阀、泄压阀的检测。
3、新颖的螺纹式夹头确保机械支架能稳固牢靠地固定在安全阀上。
4、设备配有强关机构（手动液压换向阀）。限制拉起过量或阀瓣不能够自行回位的情况。
5、设备体积小，重量轻，方便携带。
6、所有承压零件都采用国际知名品牌的标准零件，无任何焊接连接，方便拆卸，安全系数高，寿命长、便于维护。
相关产品
jinnianhui金年会研发的海底阀校验台主要用于海底阀结构及材质检测、两个进气口气密封测试气开口测试。 设备配置有自动夹紧装置用于夹紧被测件。系统通过气控方式或者手动方式夹紧。
参考标准：API 6DSS 水下管道阀门
海底阀校验台

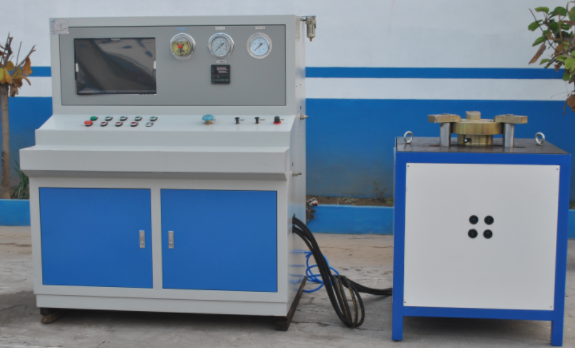

安全阀校验装置主要用于DN32~400mm法兰式安全阀、 ″~ ″螺纹式安全阀、全启式/微启式安全阀，常规厚薄法兰式安全阀、国产/进口安全阀，弹簧直接载荷式安全阀、带动力辅助功能的安全阀、带补充载荷的安全阀密封性能、起跳压力、回座压力等性能测试。
femenshiyanji-f

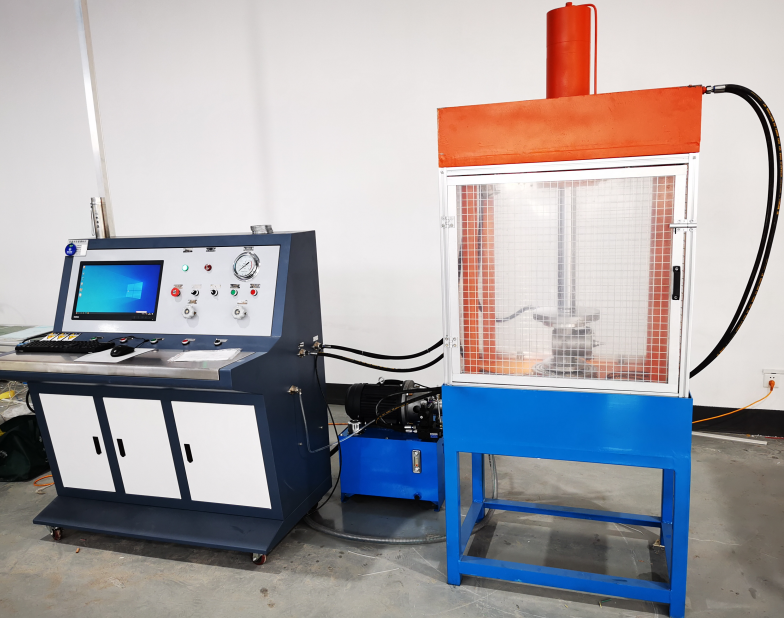

仪表阀强度试验机主要用于流量计壳体、截断阀、止回阀、安全阀、调节阀、分流阀等仪表阀的耐压强度试验。在测试过程中，如果设备在保压过程中发生泄漏，可以自动进行压力补偿，具有测试压力稳定、压力测试精度高等优点。
智能型水介质高压安全阀校验台主要用于公称压力 PN≤160MPa 的高、中、低压安全阀的密封性能、起跳压力、回座压力等性能测试。本设备采用工控软件制作，压力显示数字化，自动识别、记录整定压力；测试数据自动进入数据库；自动生成需方规定格式的 Excel 格式的安全阀校验报告。

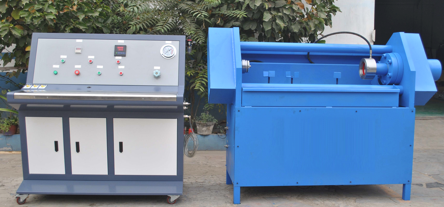

jinnianhui金年会研发的阀门试压系统用于阀门水压试验的检测设备。是根据井下作业试压生产的需求，专门设计制造的，从设备的硬件到软件，完全能够满足阀门等各种试压件的试压需求。

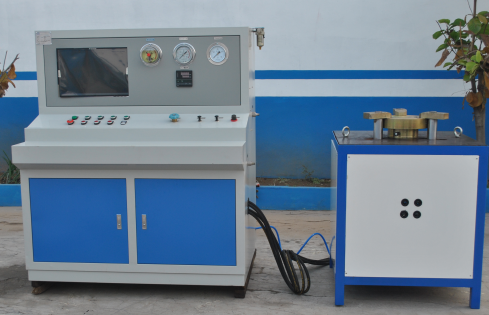

飞机液压安全阀试验台主要用于飞机用安全阀、液控单向阀、换向阀、截断阀等承压件的高压测试系统，可以实现安全阀的起跳压力、回座压力、密封性能。本试验台出口压力无级可调，高、中、低压安全阀在同一校验台上校验。

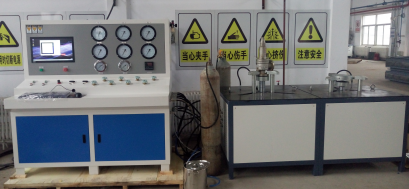

安全阀定压校验台配气体增压系统，可直接将中压气体增至高压，用于高压气体介质安全阀的校验。双座式气动夹紧结构，操作方便、快捷。小口径座卡脚采用同步联动式偏心盘专利结构，校验时不用放置中心垫。适应不同通径，高效、方便、快捷。大口径座具有根据不同口径和压力的夹紧力无级可调结构，适用中高压安全阀的校验。

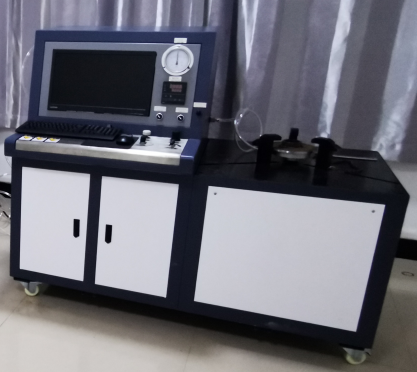

紧急泄放装置密封试验机主要用于人孔盖紧急泄放装置的密封性能检测。本试验机PVC操作面板，压力指针显示，即时精确，方便用户快捷查看压力值。全套试验由电脑控制。电脑显示器显示测量数据，也可以打印出试验数据条。 系统配置有自动夹紧工装，用于人孔盖的自动装夹密封，并配置有数据采集装置用于产品的自动密封。

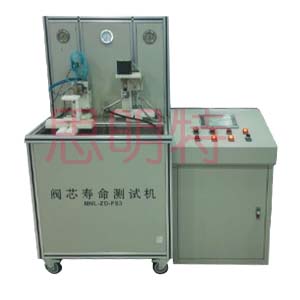

阀门寿命试验机用于检测阀门的使用寿命，可进行阀门的疲劳开关强度试验，对于检测阀门开关寿命有重要作用，阀门寿命试验机从DN3-DN500,检测压力从0.2MPa到50MPa的压力。可进行阀门的开关扭矩，阀门开关行程，阀门转速进行设定。用于检测寿命试验
|
